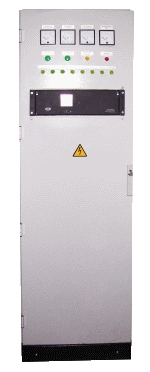

Шкаф питания оперативной блокировки серии ШОПТ-ОБ

Шкаф питания оперативной блокировки серии ШОПТ-ОБ предназначен для приема электрической энергии собственных нужд переменного тока от одного или двух свободный источников переменного тока (секций собственных нужд) и преобразования ее в электрическую энергию постоянного тока. Шкаф ШОПТ-ОБ используется для распределения электрической энергии постоянного тока по цепям собственных нужд. В шкафу ШОПТ-ОБ установлены выпрямительные модули втычного исполнения, что разрешает реализовать функцию «горячей замены». Эти модули позволяют осуществить замену не работающего выпрямительного модуля или дополнительную установку модуля для увеличения выходной мощности шкафа ШОПТ-ОБ. Шкаф питания оперативной блокировки серии ШОПТ-ОБ выдает электрический ток постоянного тока для осуществления непрерывной работы микропроцессорной защиты подстанции и других ответственных потребителей. Основные назначения шкафов ШОПТ-ОБ это организация оперативных цепей постоянного тока и питания ответственных потребителей электрической энергией. В шкафу питания оперативной блокировки серии ШОПТ-ОБ возможна установка фидеров до 50шт, а количество секций до 4шт.

Шкафы ШОПТ-ОБ в основном используются на электрических станциях, трансформаторных подстанциях, распределительных пунктах и блочно-модульных подстанциях для питания оперативных цепей схем релейной защиты и автоматики. Входное напряжение питания шкафов ШОПТ-ОБ это трехфазное напряжение переменного тока. Количество вводов напряжения переменного тока в шкафах питания оперативной блокировки серии ШОПТ-ОБ ограниченно только желанием заказчика.

Шкафы питания оперативной блокировки серии ШОПТ-ОБ выпускаются в различном типоисполнении в зависимости от назначения и требуемых характеристик. При запросе стоимости шкафов ШОПТ-ОБ, просим выслать опросный лист или предоставить техническое задание на изготовление.

Условия эксплуатации шкафов оперативного тока ШОПТ-ОБ

Шкафы оперативного тока ШОПТ-ОБ предназначены для работы в следующих условиях:
— высота над уровнем моря не более 1000 м;
— температура окружающего воздуха от -20?С до 40?С для УХЛ4;
— относительная влажность воздуха до 80% при температуре плюс 25?С для УХЛ4;
— окружающая среда невзрывоопасная, не содежирит токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
— группа условий эксплуатации в части воздействия механических факторов внешней среды – М2 по ГОСТ17516.1;
— рабочее положение в пространстве – вертикальное, допускается отклонение от рабочего положения до ±5° в любую сторону.

Основные технические характеристики

Номинальное выходное постоянное напряжение, В	24, 48, 60, 100, 110, 220, 230, 260, 320
Номинальное напряжение питающей сети, В	220, 50 Гц однофазное 380, 50 Гц трехфазное
Номинальный ток подзарядного устройства, А	15, 60, 120, 180
Вид конструкции	шкаф
Способ обслуживания	односторонний
Степень защиты, по ГОСТ 14254-80	IР41
Размеры ШОПТ-ОБ	В зависимости от комплектации
Пофидерный контроль	Реле контроля РК13
Отключение фидера с пониженным сопротивлением	По желанию заказчика
Допустимая величина пульсации по напряжению, %	Менее 0,5
Допустимая величина пульсации по току, %	Менее 0,5
Дистанционный контроль за ШОПТ-ОБ	Ethernet
Дистанционный контроль за распределительной системой	ЩПТ монитор
Подвод кабеля	Снизу или сверху
Сейсмостойкое исполнение	До 9 баллов по MSK64
